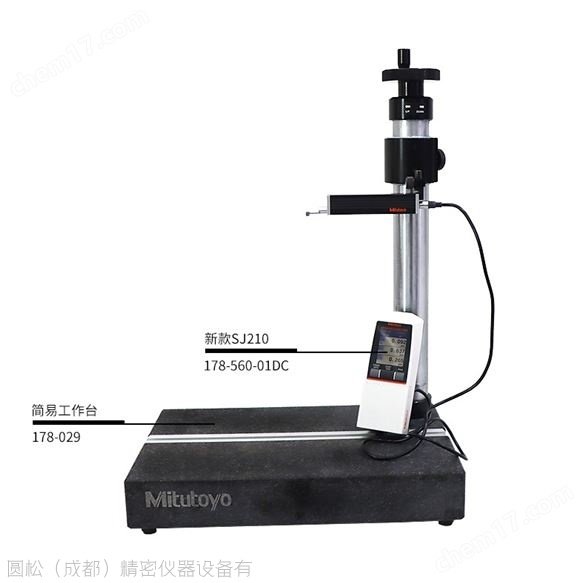

Mitutoyo三丰粗糙度仪测量台 支架SJ-220

Mitutoyo三丰粗糙度仪测量台 支架178-029

*垂直行程：310mm
*基座平面度：8um
*基座尺寸：400X250X60mm
*尺寸：400X250X556mm
*重量：24.6kg
货号    适用型号
178-029    SJ-210，310
178-039    SJ-410 SJ-411

Mitutoyo三丰粗糙度仪测量台 支架178-029

技术参数：

X 轴 (驱动部)

测量范围: 25mm (SJ-411), 50mm (SJ-412)

测量速度: 0.05, 0.1,0.2, 0.5, 1.0mm/s

返回速度: 0.5, 1, 2,5mm/s

移动方向: 向后

直线度: 0.3μm / 25mm (SJ-411),

0.5μm / 50mm (SJ-412)

定位: ±1.5 (倾角), 10mm (向上／向下)

检出器

范围／分辨率: 800μm /0.0125μm,80μm/0.00125μm,8μm / 0.000125μm (使用测针选件时，zui大可达2400μm)

检测方法: 无轨／有轨测量

测力: 0.75mN 或 4mN 参见 L-5 页

测针针尖: 金刚石60 /2μmR ,(90 / 5μmR: 参见 L-5 页)

导头曲率半径: 40mm

类型: 差动电感式

电源: 通过AC 适配器／可充电镍氢电池

电池寿命: zui多可测量1000 次 (不带打印)

充电时间: 数据输出通过USB 接口4 小时/RS-232C 端口/ SPC 输出

存储：内置存储器： 测量条件(10 套)

记忆卡(选配) ： 500 个测量条件，10000 个测量轮廓，500 个显示图像，文本文件(测量条件/ 测量轮廓/ 评价轮廓/ 相对负荷曲线/ 振幅分布曲线)，500个统计数据等。

尺寸 (DxH)

控制器: 275 x 109 x 198mm

高度- 倾角调整装置: 131 x 63 x 99mm

驱动部: 128 x 36 x 47mm (SJ-411),155 x 36 x 47mm (SJ-412)

控制器重量: 大约 1.7kg

高度- 倾角调整装置: 大约 0.4kg

评价能力：

适用标准:JIS’82, JIS’94, JIS’01, ISO’97, ANSI, VDA, 任意

评价轮廓:P (原始轮廓), R (表面粗糙度轮廓),DF(DF 轮廓) W (波纹度轮廓), 粗糙度motif, 波形motif

评价参数:Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z,Rsk,Rku,Rc,RPc,RSm,Rmax(VDA, ANSI), Rz1max(ISO’97),S,HSC,RzJIS(JIS’01), Rppi,RΔa, RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk,Rpk, Rvk, Mr1, Mr2,A1, A2, Vo, λq, Lo, Rpm, tp(ANSI),Htp(ANSI), R, Rx, AR,W, AW, , Wte

分析图表: 支撑曲线 (BAC), 振幅分布曲线(ADC)

滤波类型：2CR, PC75, 高斯

截止波长：λc: 0.08, 0.25, 0.8, 2.5, 8mm

λs: a2.5, 8, 25μm( 切换取决于选择标准)

取样长度: 0.08, 0.25, 0.8, 2.5, 8,25*mm; 或增量为 0.1 - 25mm (0.1 -50mm: SJ-412) 0.01mm 之间的任意长度

取样数: 1, 2,3 ,~20 (受限于移动范围)

打印机：热敏打印机

打印宽度：48mm (纸宽: 58mm)

记录倍率

垂直: 10X - 100,000X, 自动

水平: 1X - 1,000X, 自动驱动部: 0.6kg (SJ-411), 0.7kg (SJ-412)

仪器功能：

自定义: 显示／评价参数的选择

数据补偿: R 表面, 倾斜补偿

标尺功能: 显示任意两点间的坐标差

数字调整工作台功能: 无轨测量时、协助调整水平

移动检测模式: 驱动部停止时输入测头移动

统计处理: zui大值, zui小值, 均值、 标准差,合格率, 直方图

GO/ NG 判断: zui大值规则、16% 规则、平均值规则、标准偏差(1σ，2σ，3σ)

校正: 输入数值自动校正/ 多次测量(zui大12 次) 取平均值校正

省电功能: 自动休眠功能，ECO 模式下自动关闭背光 * 仅限于SJ-412

可免费下载软件

SJ-Tools

输出软件以Microsoft-Excel* 为基础，目的在于控制设备、复制和存储测量数据。

*Microsoft-Excel 不包括在供应范围内

完善的附属功能

测量设备控制

测量变量的定义

截面的图形显示

测量记录的存储

测量结果记录

选件RS-232C 电缆

12AAD510: USB PC 连接电缆(USB 电缆)

12AAA882: RS-232C 连接电缆

仪器选件：

178-611: 阶差样板 (公制型)

178-610: 阶差规 (阶差: 1μm, 2μm, 5μm, 10μm)

12AAM556: 用于SJ-410的高度/ 倾斜度调节装置

178-039: 手动圆柱台 (花岗岩基座)(垂直移动: 250mm)

178-010: 用于178-039 的自动设定装置

178-020: 用于178-039 X 轴调整装置

178-030: 用于178-039 倾斜度调整装置 (倾斜调节装置)

12AAB358: 圆柱附件 (工件直径: 15 - 60mm)

178-016: 调水平工作台 (倾角: ±1.5, zui大负载: 15kg)

178-048: 调水平工作台 (mm)(倾角: ±1.5, zui大负载: 15kg)

1178-043-1: XY 调水平工作台 (25 x 25mm)(倾角: ±1.5, zui大负载: 15kg, 转角: ±3)

178-042-1: 数显 XY 调水平工作台 (25 x 25mm)(倾角: ±1.5, zui大负载: 15kg, 转角: ±3)

178-049: 数显 XY 调水平工作台 (25 x 25mm)(zui大负载: 15kg)

178-019: 用于 XY 调水平工作台的精密卡钳(量爪开度: 36mm)

998291: 用于 XY 调水平工作台的精密V 型块(工件直径: 1 - 160mm)

12AAL069: 记忆卡

12AAD510: USB PC 连接电缆(USB 电缆)

12AAA882: PC 连接电缆(RS-232C 电缆)

965014: SPC 电缆 (2m)

264-012-10: 输入工具 (USB 型)

264-504: DP-1VR

———: 检出器、测针和测针导头
