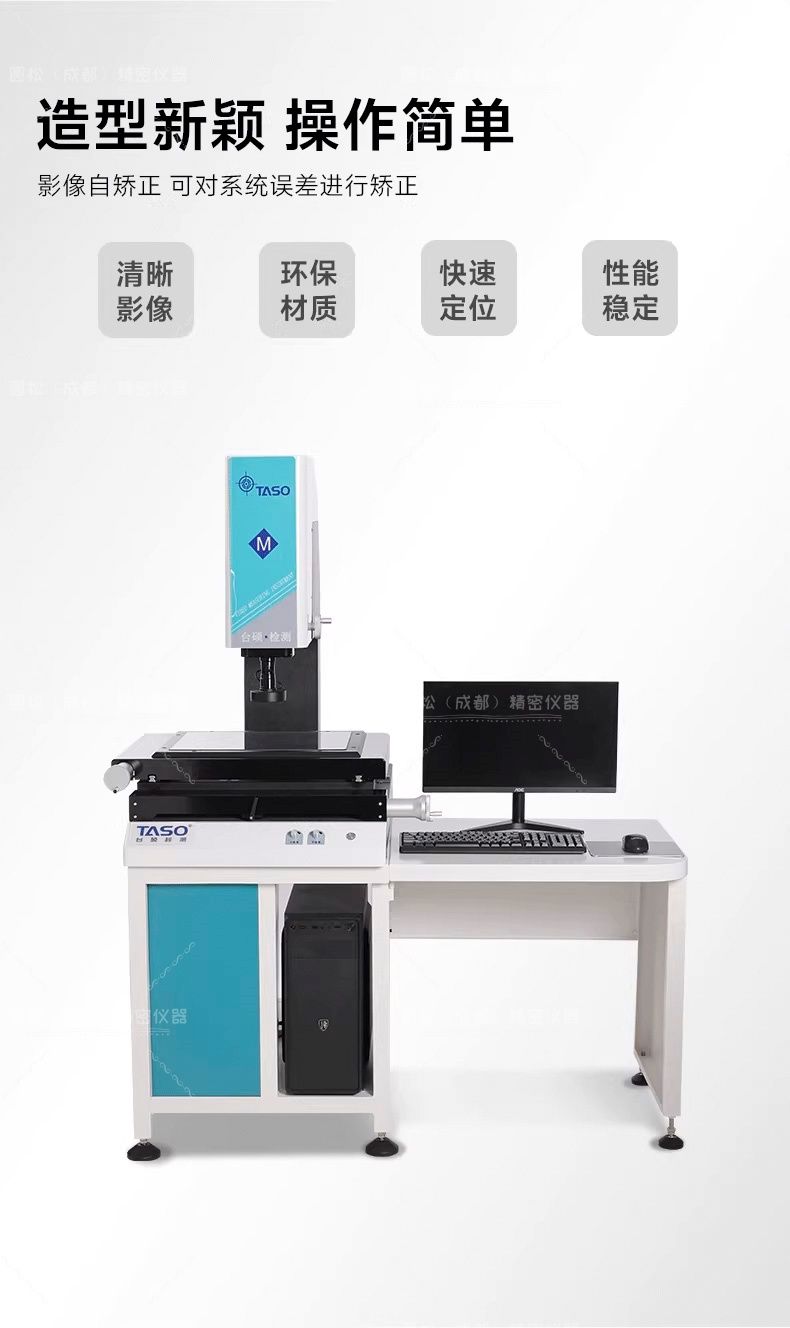

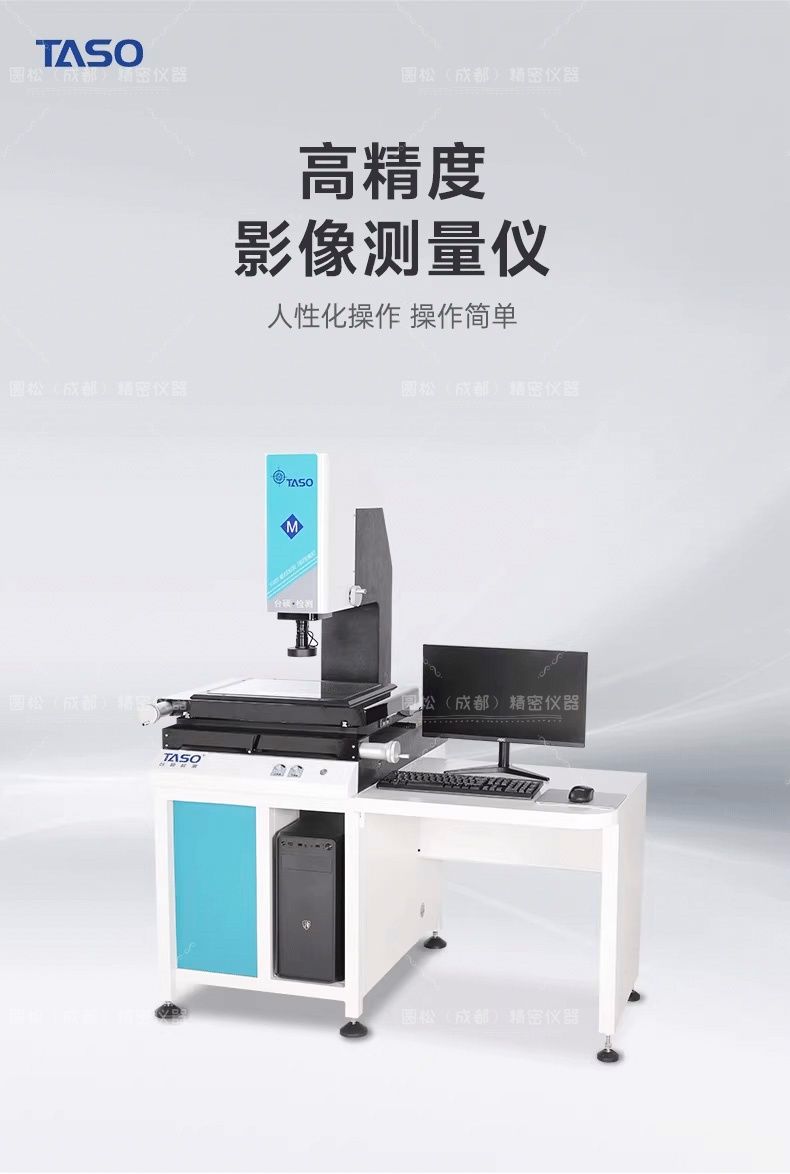

圆松-台硕手动影像测量仪 二次元光学影像检测仪QVMS-3020

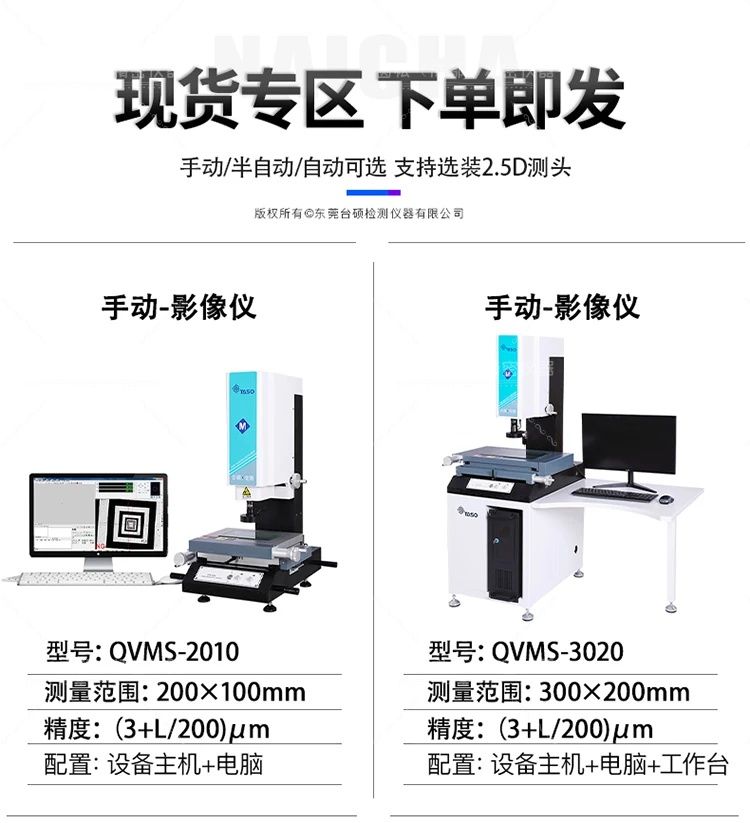

手动影像测量仪 二次元影像仪QVMS-3020

产品特点

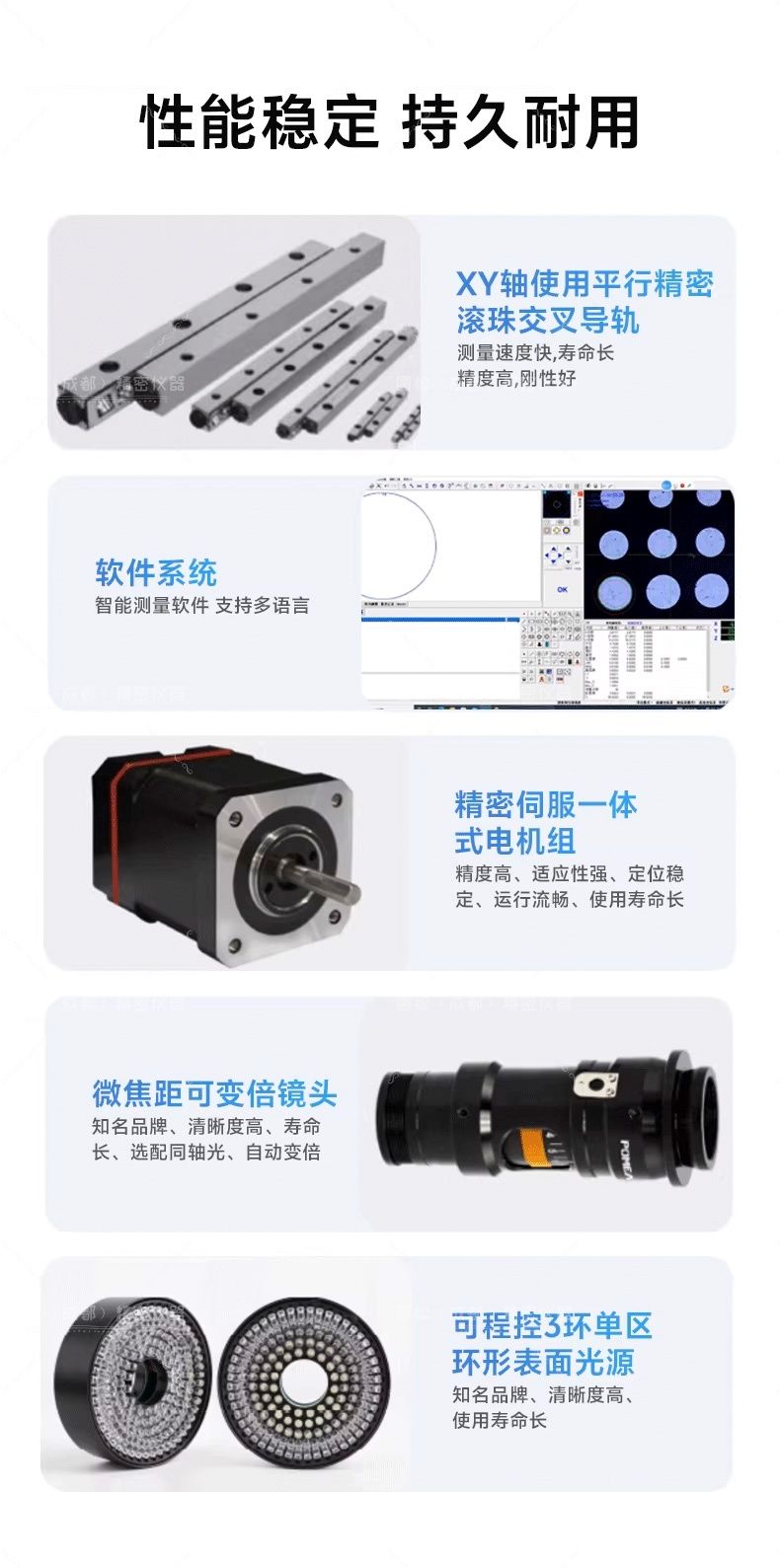

1.采用高清彩CCD相机；

2.变焦物镜与十字线发生器作为测量瞄准系统；

3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统；

4.仪器具有多种数据处理、显示、输入、输出功能；

5.与电脑连接后，采用专门测量软件可对测量图形进行处理。

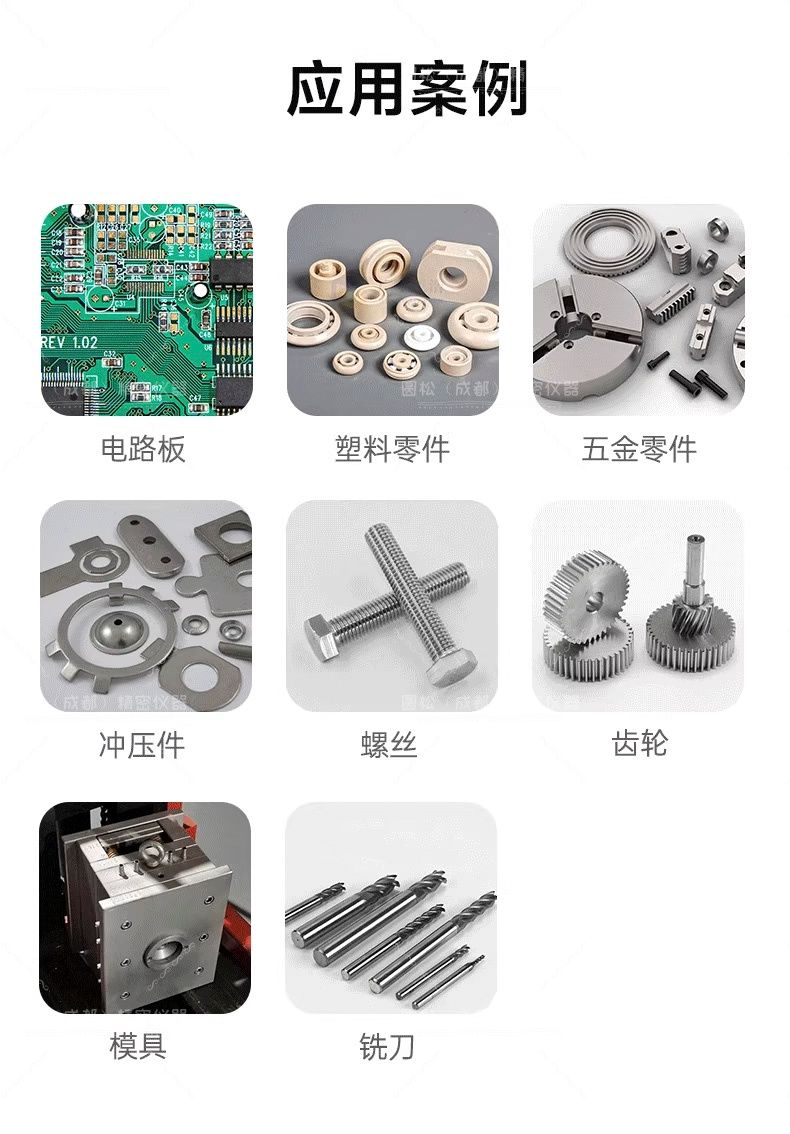

应用领域

仪器适用于以二维平面测量为目的的一切应用领域

这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

主要测量功能

（一）测量软件基本功能

●笛卡尔坐标/极坐标转换                               ●绝对/相对/工作坐标转换

●公/英制转换                                             ●度/度分秒转换

●点/点群　                                                ●三点/多点求圆及弧

●两点/多点求线                                          ●B-spline线

●两点间的距离                                           ●两线间的平均距离　

●点线间的距离　                                        ●两圆心距离

●圆线距离　                                              ●两线间的夹角及交

（二）测量软件基本功能

基本测量：点、线、圆、弧、椭圆、平面度等的测量。

测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。

拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

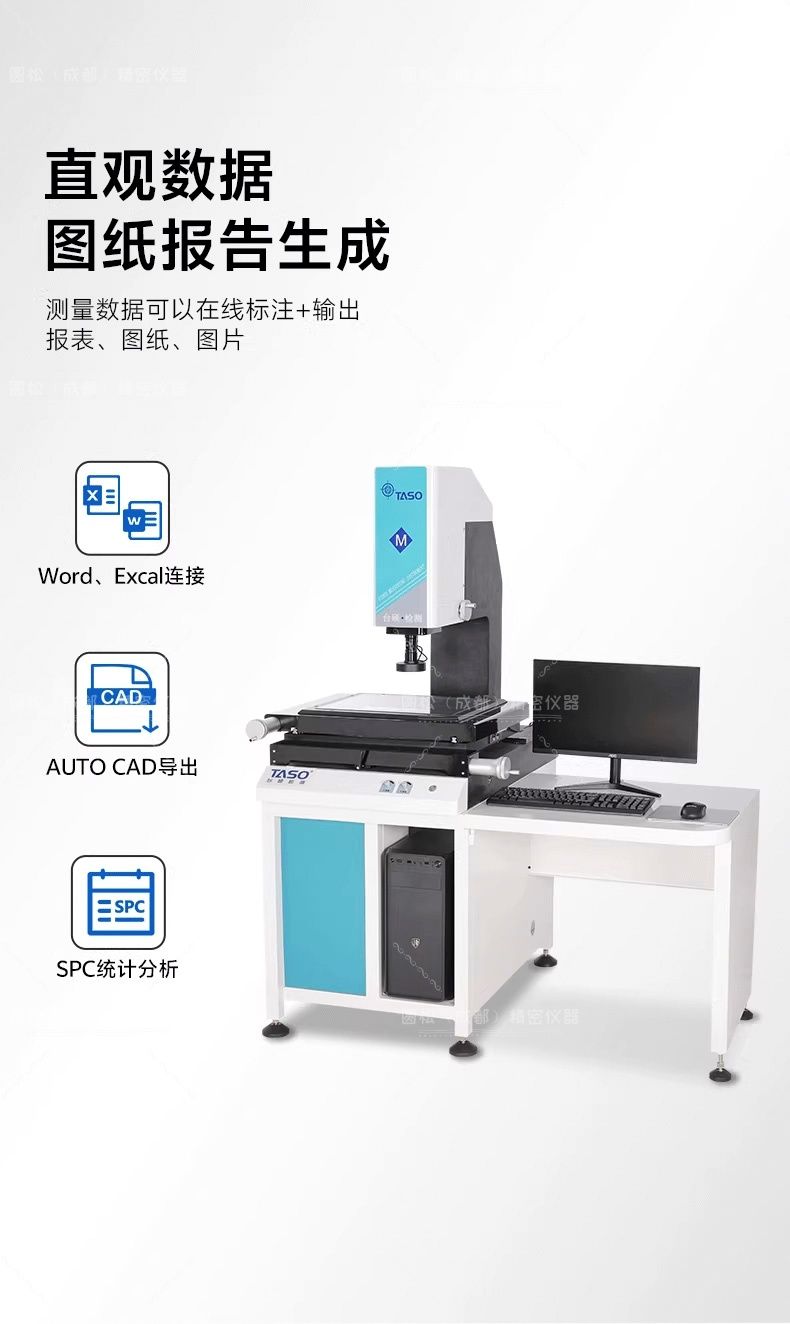

测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。

光度指示：指导用户将光源明暗调至*佳强度，减少人为带来的不确定因素。
基本测量：点、线、圆、弧、椭圆的测量。

在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。

离线标注：可以在鸟瞰的全图中进行标注尺寸。

几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。

辅助功能：复制、全选、删除、移动、镜像、旋转。

坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。

坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。

对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。

绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。

报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。

自动寻边功能：软件采用自动寻边，可以减少肉眼判断带来的误差。

手动影像测量仪 二次元影像仪QVMS-3020

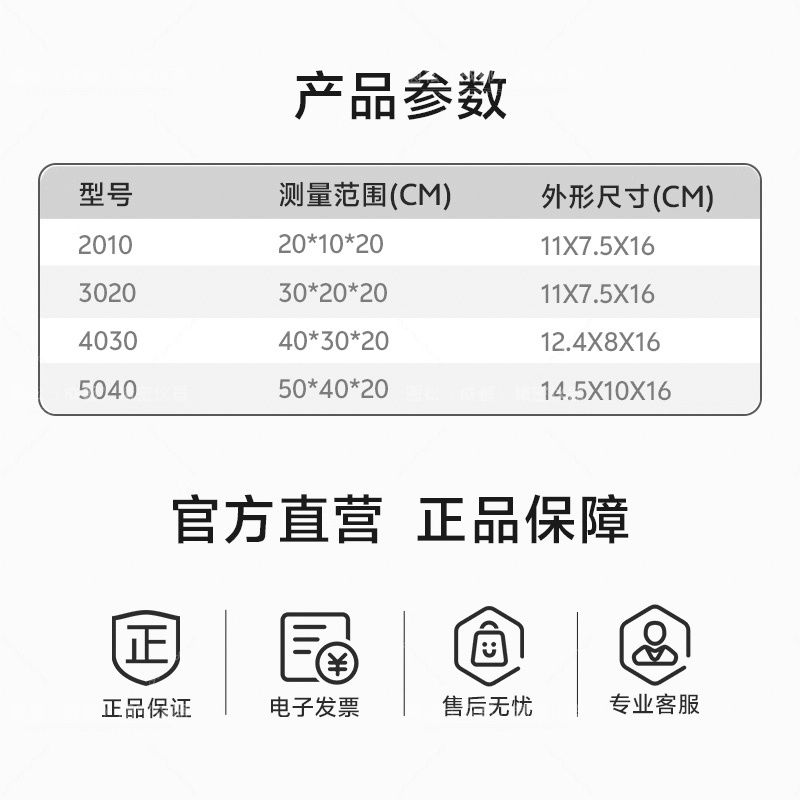

技术参数

电脑配置：
