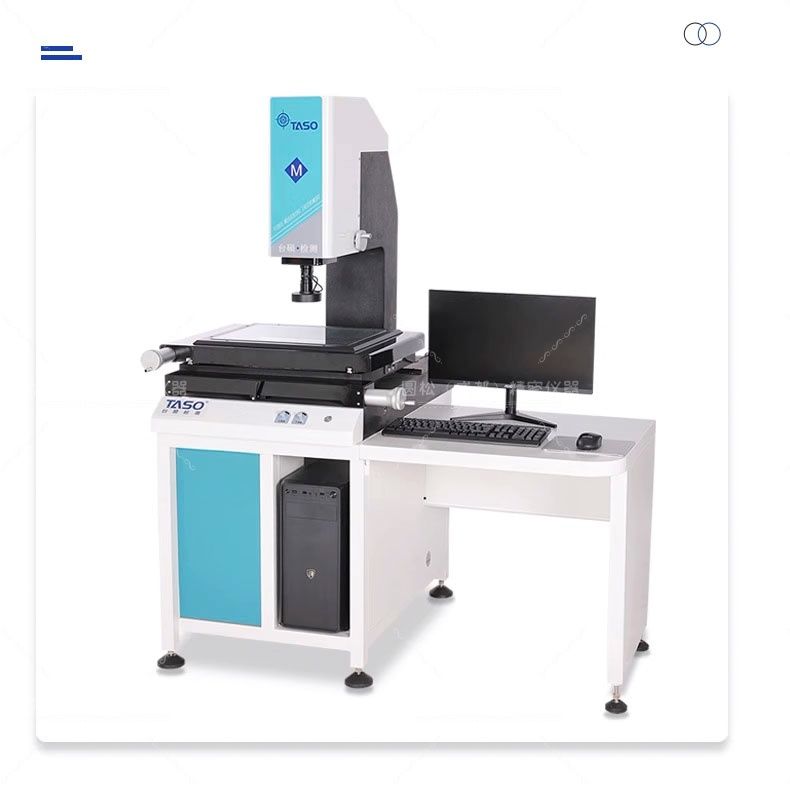

圆松-台硕手动影像测量仪 二次元光学影像检测仪QVMS-4030

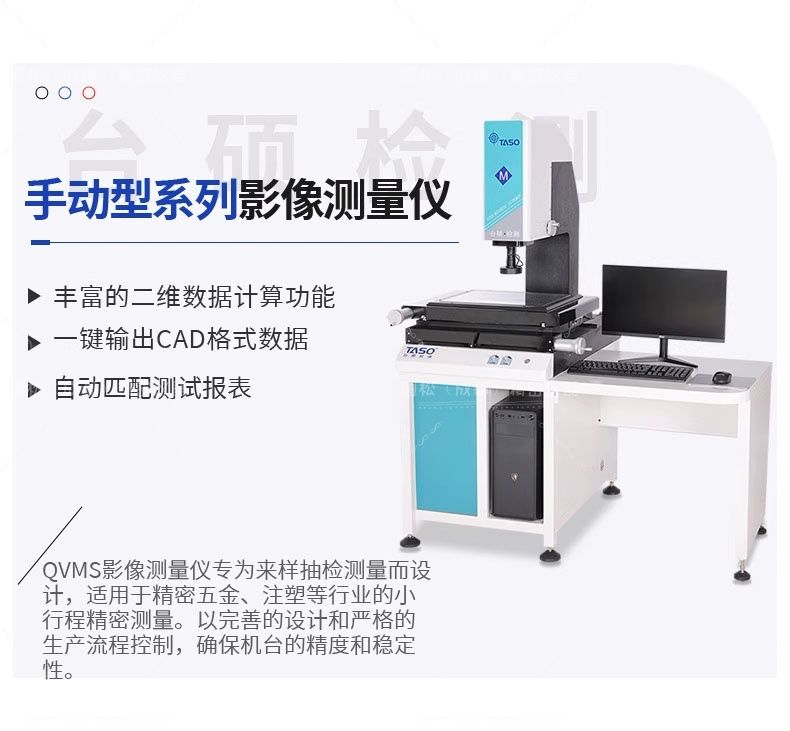

手动影像测量仪 二次元检测仪QVMS-4030

产品特点

1. 采用高清彩色CCD 摄像机成像；

2. 变焦物镜与十字线发生器作为测量瞄准系统；

3. 由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统；

4. 仪器具有多种数据处理、显示、输入、输出功能；

5. 与电脑连接后，采用专门测量软件可对测量图形进行处理。

应用领域

仪器适用于以二维平面测量为目的的一切应用领域。

这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT 模板）等。

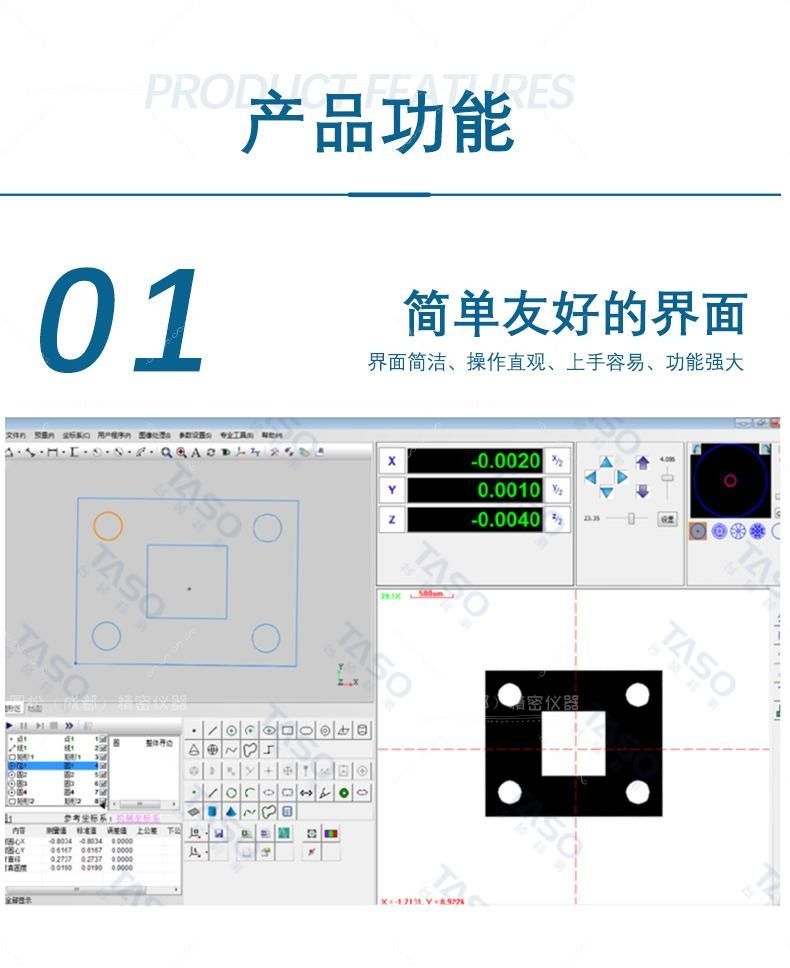

软件介绍

1. 基本测量：点、线、圆、弧、椭圆的测量。

2. 在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。

3. 离线标注：可以在鸟瞰的全图中进行标注尺寸。

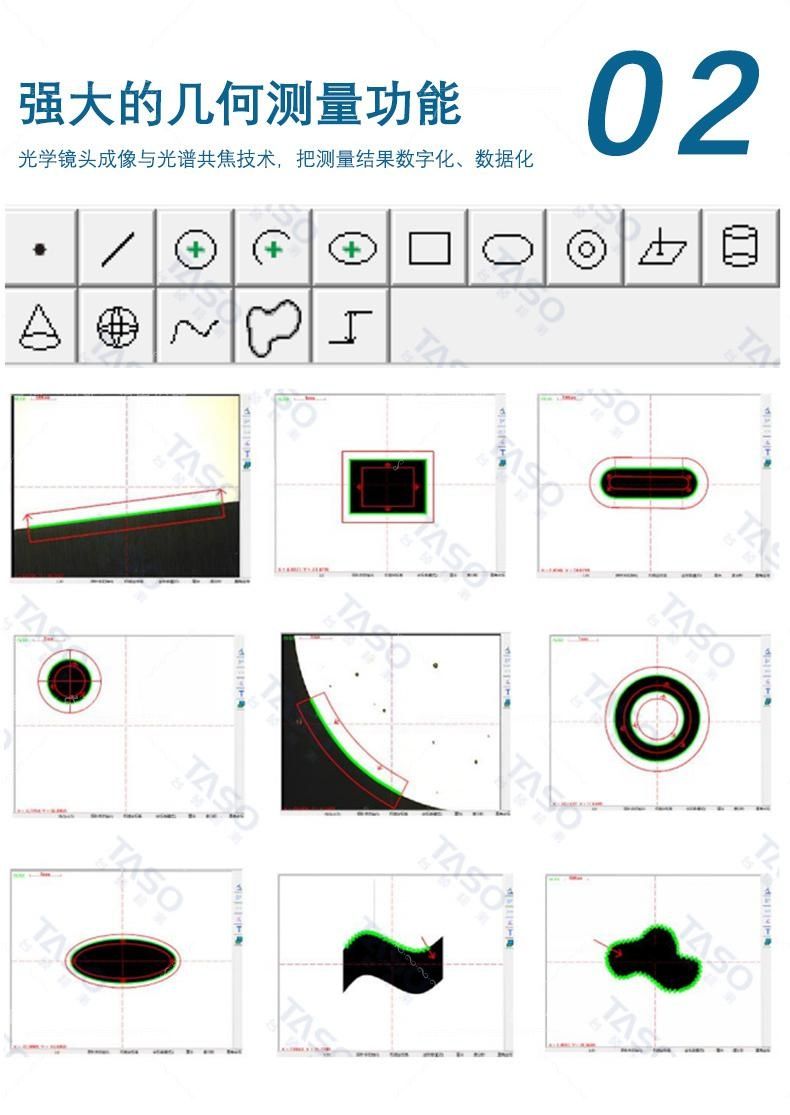

4. 几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。

5. 辅助功能：复制、全选、删除、移动、镜像、旋转。

6. 坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。

7. 坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。

8. 对比：AutoCAD 标准工程图可输入实时影像区中，令 AutoCAD 工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。

9. 绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和 AutoCAD 相似。

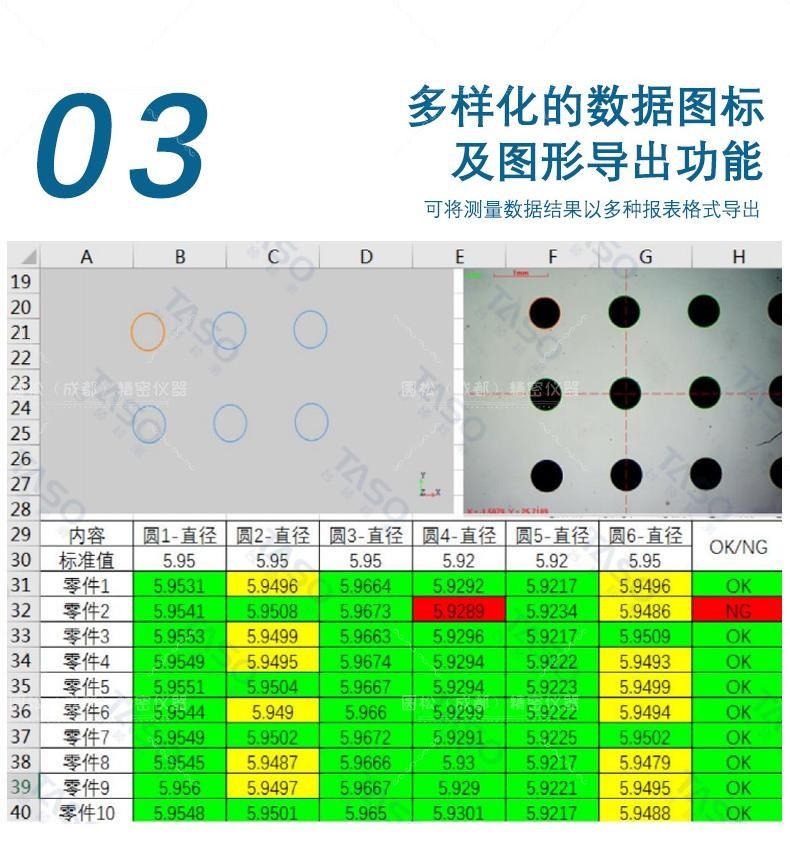

10. 报表格式：测量数据可以直接导入成 EXCEL、word、CAD 图档。

11. 自动寻边功能：软件采用自动寻边取点，可以减少肉眼判断带来的误差。

手动影像测量仪 二次元检测仪QVMS-4030

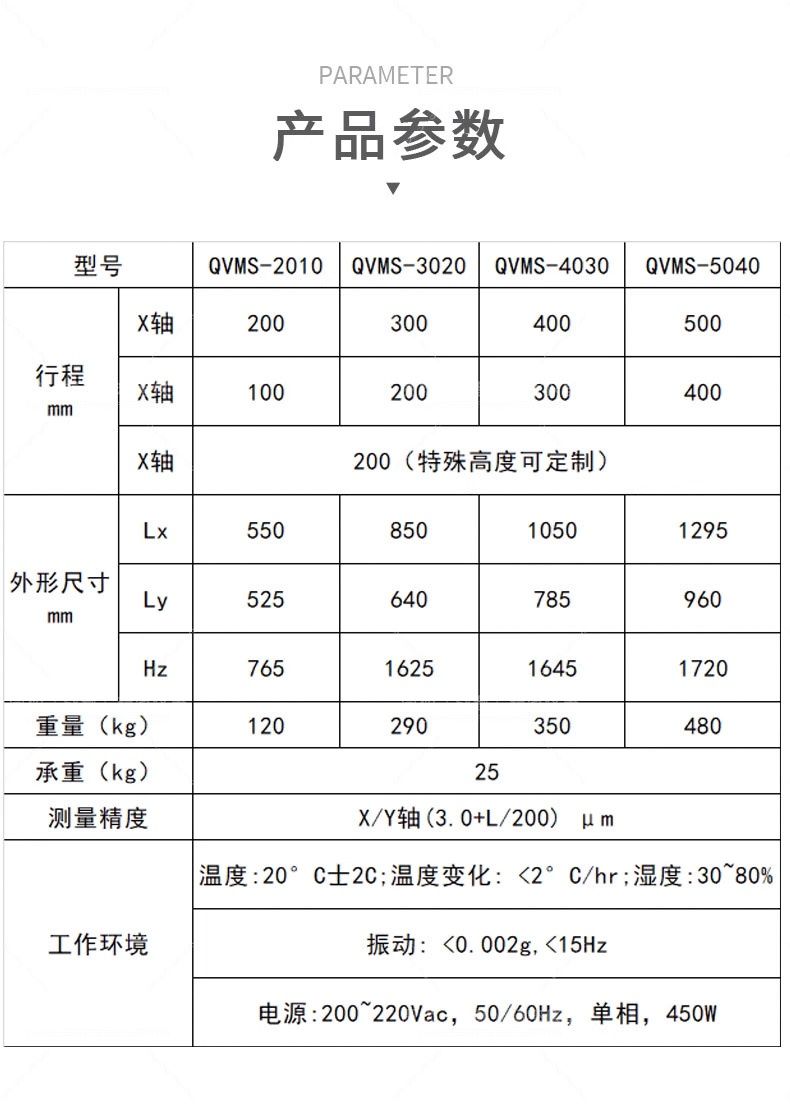

技术参数

主要配置

电脑配置：
